사면보강공법
| 특허번호 | 출원일 | 보호기간 | 특허명칭 |
|---|---|---|---|
| 제 10-1841644호 | 2017.11.01. | 2017.11.01. ~ 2037.11.01. (20년) | 중심유지 기능을 갖는 앵커를 이용한 그라우팅공법 |
| 특허번호 | 제 10-1841644호 |
|---|---|
| 출원일 | 2017.11.01. |
| 보호기간 | 2017.11.01. ~ 2037.11.01. (20년) |
| 특허명칭 | 중심유지 기능을 갖는 앵커를 이용한 그라우팅공법 |
중심유지 그라우팅 공법은 지반 및 사면의 보강 또는 구조물의 안정을 위하여 시공하는 그라우팅 공법으로, 지반 천공후 삽입되는 강연선(鋼撚線, strand)이 천공의 중심에 위치할 수 있도록 앵커(anchor)를 체결하여 함께 삽입하고 그라우트를 주입한다. 앵커는 강연선 삽입시 천공 내부 장애물에 대한 간섭 및 강연선의 하중에 의한 그라우트 호스의 압착 등 기존 어스앵커(earth anchor) 또는 팩 앵커(pack anchor)의 단점들을 보완하여 새롭게 고안된 구조체로, 선단을 원추형으로 형성하여 관입 효율을 높이고, 앵커의 주변으로 부착된 탄성체와 지지판이 강연선을 천공의 중심으로 삽입·유지시킴으로써 이후 주입되는 그라우트의 두께를 일정하게 유지하여 강연선의 정착력을 더욱 견고히 할 수 있다.

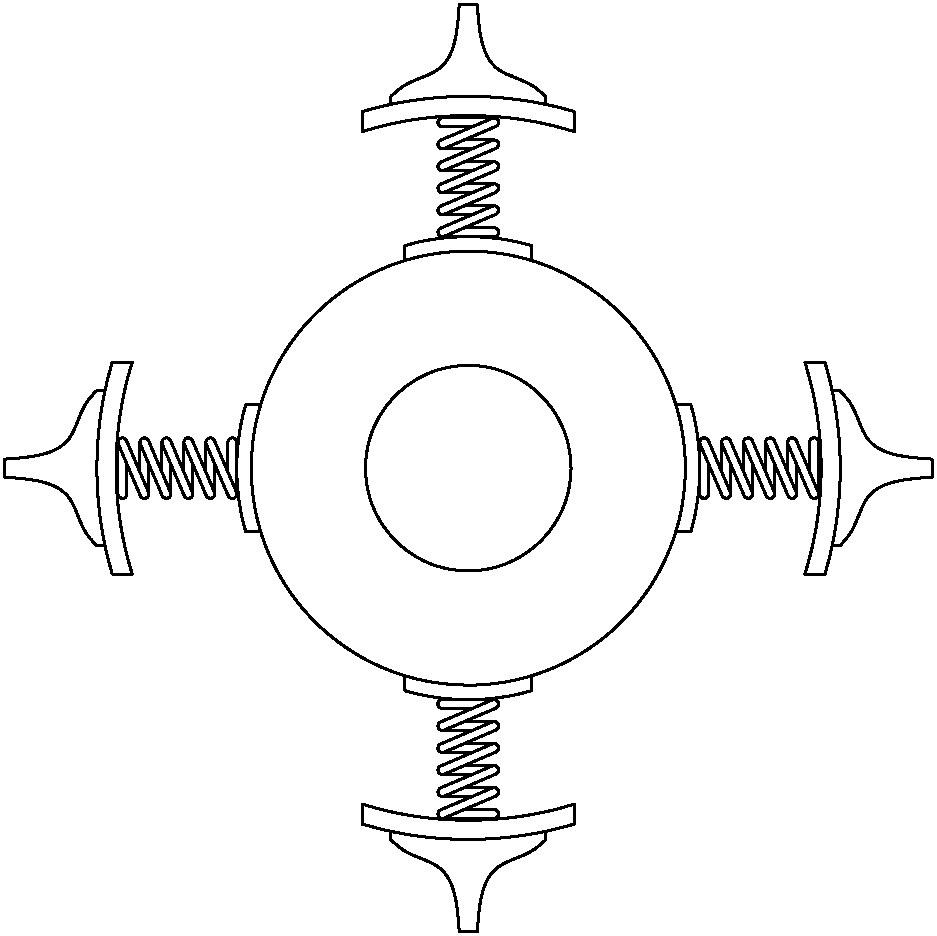

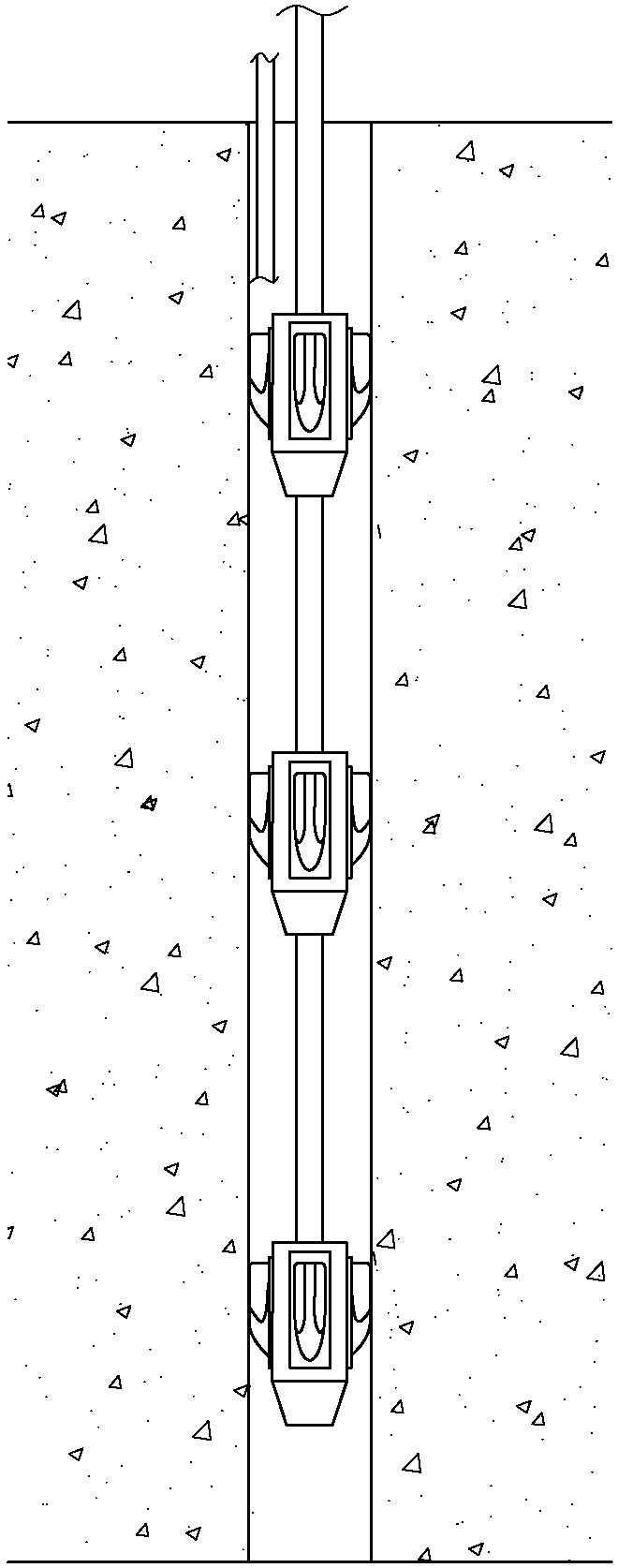

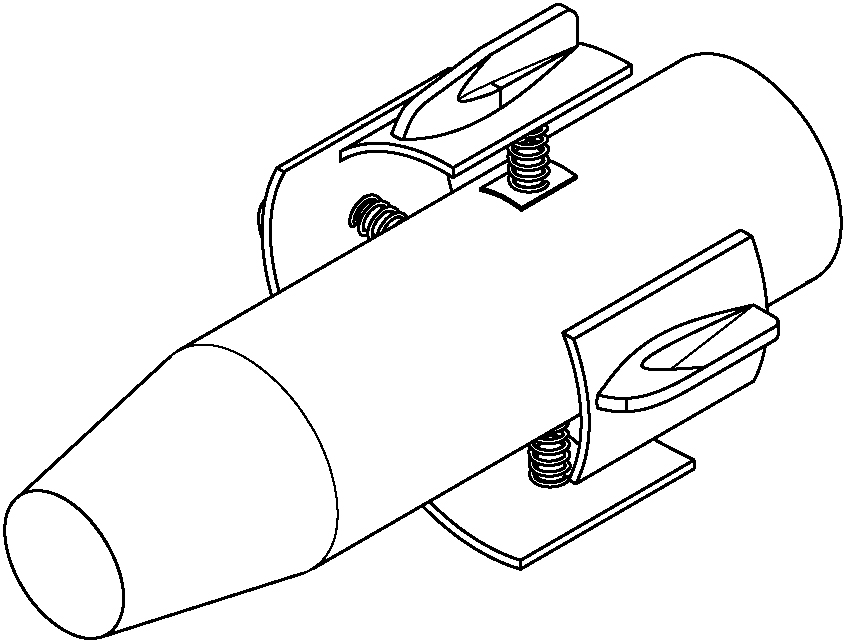

| 앵커의 구조 | 지반 삽입 형태 |
|---|---|
 |
 |
 |
